）舒适可调的头带对于用户穿戴头显十分重要。在一份专利申请中，
苹果
就介绍了一种用于头显设备的可调头带。

在一个实施例中，头戴式设备包括头戴式支撑结构。头戴式支撑结构可以包括头带和帮助固定的其他结构。其中，头戴式设备的头带可调节。

头带可包括与用户后脑勺接触的下头带和上头带。上、下头带可以调节。例如，上和/或下头带可以转动，使得上和下头带可以接触用户头部的不同区域。为了允许调整上和/或下头带，头带可以通过旋转结构接到头戴式支撑结构。

可调头带可包括齿特征或其他特征，以在调整头带时提供机械触觉。可选地，可调头带可包括编码器。头戴式设备可以从反映可调头带位置的编码器接收信号。这样，在进行调整时就可以知道可调头带的位置。

可调头带可以移动。特别地，可调头带围绕其旋转的枢轴点可在头戴式支撑结构内向前和向后滑动。通过允许调整一个或多个头带，可以为用户舒适穿戴头显提供调整选择。

图1A示出具有可调节头带的头戴式电子设备。设备10可以具有头带33和34，并且可以具有其他结构以帮助将头显固定在用户头部22。头带33和34可具有分别耦合到壳体12左侧和右侧的第一和第二端。

在壳体12的左侧和右侧提供作为壳体12的延伸的耦合组件24。组件24可由刚性材料制成，如刚性聚合物和/或其他材料，并可包含传感器、按钮、扬声器和其他电气元件。铰链、闩锁和/或其它机制可用于将组件24耦合到壳体12，或者组件24可形成为主壳体单元的组成部分。

头带33和34的两端可以具有耦合机制，诸如配置为耦合组件24或其他壳体结构的柱或其他突出物24P的开口。

耦合机制允许用户可移除地将头带33和34连接到组件24，从而可移除地将头带33和34接到壳体12。

头带33和34可具有柔软的挠性部分，例如中心部分30。部分30可以在两个较硬的部分之间形成，例如头带33和34的左端和右端上的端部28。部分28可以使用嵌入式聚合物加强筋和/或其他加强筋组件进行加强。

部分30可由可拉伸的材料，如可拉伸织物形成。作为一个例子，部分30可以由可拉伸的织物结构形成。或者，部分30可以由一条带机织物形成。如果需要，织物带的窄端部分可以延伸到末端部分28中的硬化组件。

头带部分30（以及因此头带33和34）的可拉伸性允许头带33和34沿着它们的长度拉伸。这允许暂时增加头带33和34的长度，以帮助用户在用户戴上设备10时将头带33和34置于用户头上。当头带33和34松开时，头带33和34的30部分的拉伸性和弹性将有助于缩短头带33和34，并将头带33和34拉向用户的头部。

尽管没有显示，但可以通过收紧头带33和34的双背部分来调节头带33和34的张力。以这种方式，头带33和34可以由设备10的用户按需要收紧或松开。

在图1A的实施例中，头带33和34都可以接触头22的后部。具体地说，头带33可以接触头部22的上后部，而头带34可以接触头部22的下后部。通过在两个不同的位置接触头22的后部，头带33和34可以将设备10固定在头22上，同时减轻施加在头部22的应力量。头带33和/或头带34可围绕突起24P转动或以其他方式相对于组件24转动。

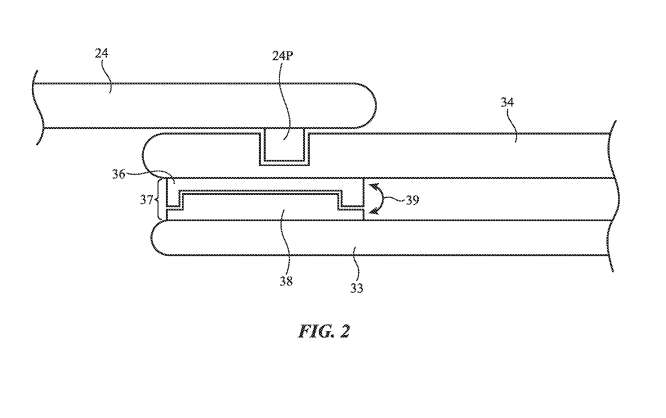

如图2所示，头带34可以通过突起24P耦合到组件24。例如，突起24P可以是具有一个或多个缩进部分的柱子。头带34可具有与突起24P的凹陷部分接合的锁存器，允许头带34可拆卸地连接到组件24。

头带33可以使用摩擦铰链37耦合到头带34。特别地，摩擦铰链部分36可以耦合到头带34。摩擦铰链部分38可以可拆卸地连接到摩擦铰链部分36。例如，铰链部分38可以摩擦配合到摩擦铰链部分36中。

换句话说，摩擦铰链部分36中的开口可以刚好宽到足以容纳摩擦铰链部分38，从而当摩擦铰链部分38推入开口时，摩擦铰链部分38依然可移动地附着于摩擦铰链部分36。额外地，摩擦铰链部分36可以具有凹槽，摩擦铰链部分38可以具有凹槽接合的突起。

头带34可以相对于组件24可调。例如，突起24P可以能够相对于组件24旋转，或者头带34可以能够直接围绕突起24P旋转。或者，可以在组件24和头带34之间包含摩擦铰链，例如摩擦铰链37，以可移动地将头带34连接到组件24，同时允许头带34相对于组件34枢轴/旋转。这样，如果需要，头带33和34都可以调节。

如果需要，摩擦铰链57可以包括齿状特征或提供机械触觉的其他特征。齿状特征可以提供可调节头带相对于组件24锁定到位的位置。

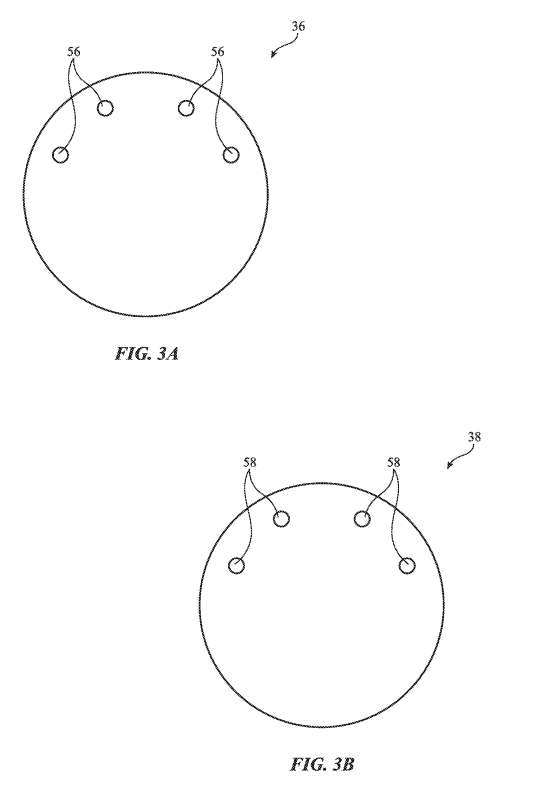

如图3A所示，摩擦铰链部分26可以包括特征56。特征56可以是齿状或突起，或者可以是齿状或突起可以进入的凹槽。如图3B所示，摩擦铰链部分38可以包括相应的特征58。例如，如果特征56是齿状或突起，特征58可以是齿状或突起可以进入并锁定到位的凹槽。或者，如果特征56是凹槽，特征58可以是齿状或突起。

通过在摩擦铰链部分26和28包括特征56和58，摩擦铰链27可以具有离散的位置，当头带33相对于组件24旋转时，摩擦铰链27将锁定在所述位置。相关位置可以对应图中头带33的位置。

如果需要，在头带34和组件24之间可以形成额外的摩擦铰链37。这样，头带34可以相对于组件24旋转/枢轴。特征56和/或58可以交替地包括电连接到设备10的编码器。通过在摩擦铰链27中包括编码器，设备10可以确定可调节头带在用户头上的位置。然后，设备10可以提醒用户调整头带的位置。

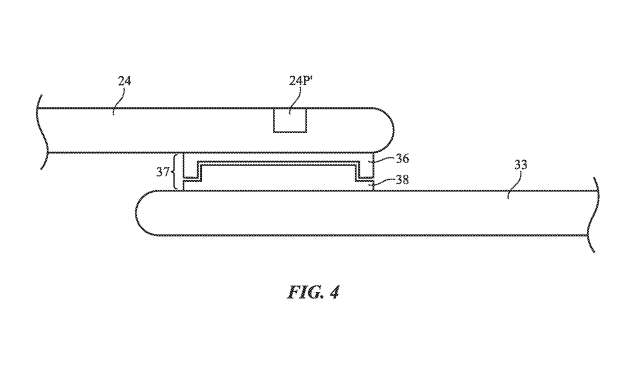

图4示出了耦合到头戴式支撑组件的可调节头带。摩擦铰链部分36可形成在组件24之上，摩擦铰链部分38可形成在头带33。所以，摩擦铰链37可以将头带33直接耦合到组件24，并且可以允许头带33相对于组件24旋转/枢轴。

组件24可包括可选凹槽24P ‘，以将所述头带可拆卸地耦合到组件24。或者，头带34可以耦合到头带33的下表面。如果需要，可以在头带33和头带34之间形成摩擦铰链，以允许头带34相对于头带33和组件24旋转/枢轴。

如图5所示，组件24可以包括突起24P。头带33和/或头带34可连接到突起24P。另外，组件24可以包括旋转组件40。旋转组件40可以由塑料、金属或其它材料形成，并且可以在组件24的开口中形成。

旋转组件40可以是在组件24的圆形开口或圆形凹槽中形成的圆形金属组件。所述圆形金属组件可沿方向42在开口/凹槽内旋转。以这种方式，一个或多个头带可以接到突起24并且可以相对于组件24旋转。

旋转组件40和/或旋转组件40旋转的组件24中的开口可以具有特征，例如齿状特征和相应的凹槽，以允许旋转组件40在旋转组件在开口中旋转时在不同位置锁定到位。

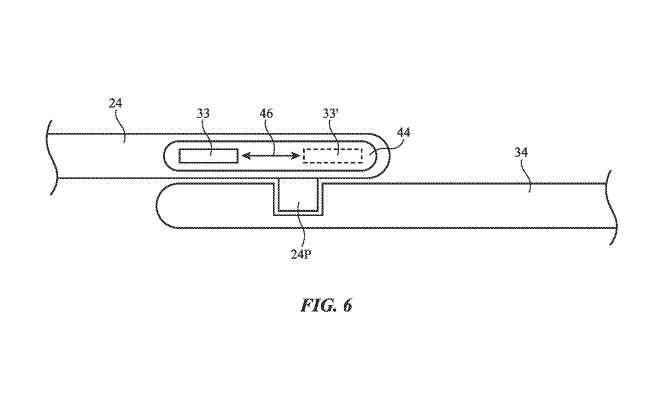

可调节头带可形成在支撑组件的空腔中，并在空腔内形成枢轴。如图6所示，头带34可以在突起24P处可拆卸地连接到组件24。如果需要，头带34可以相对于组件24旋转/枢轴。

头带33可以在开口或凹槽44内耦合到组件24。例如，头带33可以使用锁存、卡扣、卡扣或其他合适的机构耦合到开口/凹槽内的旋转组件。头带33可在凹槽44内沿方向46围绕凹槽44中的旋转组件转动。

具体而言，头带33可以从其位于凹槽44最左侧边缘的原始位置移动到位于凹槽44最右侧边缘的位置33′。如果需要，头带33可以调整到其原始位置和位置33 ‘之间的任何位置。这样，头带33可以相对于组件24进行调节。

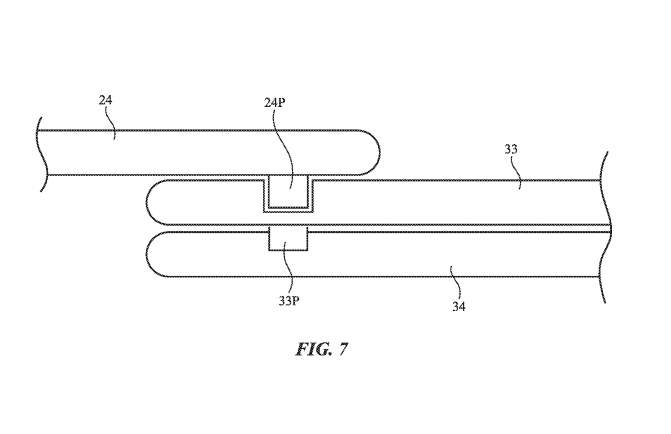

上部可调头带可耦合在壳体支撑组件和下部头带之间。如图7所示，头带33可以可拆卸地连接到组件24的突起24P，例如使用锁存器、卡扣、卡扣或其他合适的机制。如果需要，头带33可以相对于组件24旋转/枢轴。

头带33可有突出33P，其设计可与突出24P相同或不同。例如，突起33P可以是具有圆形边缘或任何其他合适形状的矩形突起，并且可以具有一个或多个凹痕或可以接头带34中的锁存器。如果需要，头带34可以相对于头带33旋转/枢轴。

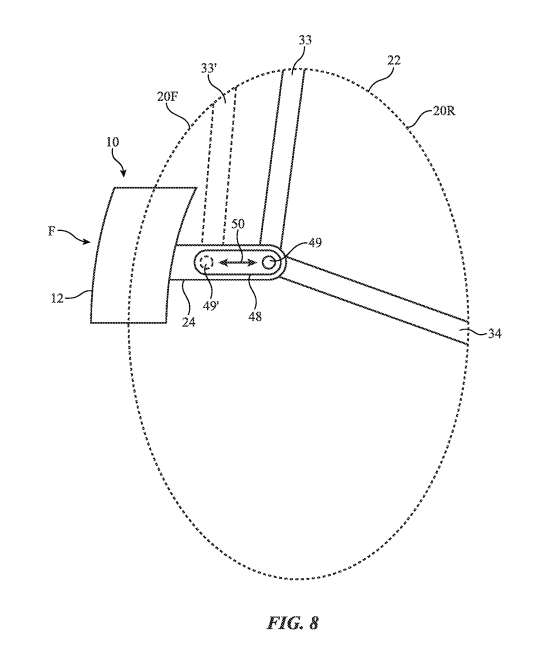

在一个实施例中，头带可以耦合到具有可调节位置的支撑组件部分。如图8所示，头带33和34可以耦合到附接件49处的组件24。如果需要，头带33和34中的一个或两个可以围绕附接件49相对于组件24旋转。

另外，可以调整附接件49的位。特别地，组件24可以具有安装附接件49的开口48。例如，开口48可以是具有凹陷部分的开口，并且附接件49可以具有伸入凹陷部分以使附接件49保持在开口48内的突出物。

在一个示例中，附接件49可以包括圆形金属组件。附接件49同时可以包括一个突起。附接件49可向方向50滑动移动。尽管未示出，但开口48和/或附接件49可以具有特征，例如齿状特征和相应的凹槽，以允许附接件49在开口48内移动时锁定在不同位置。

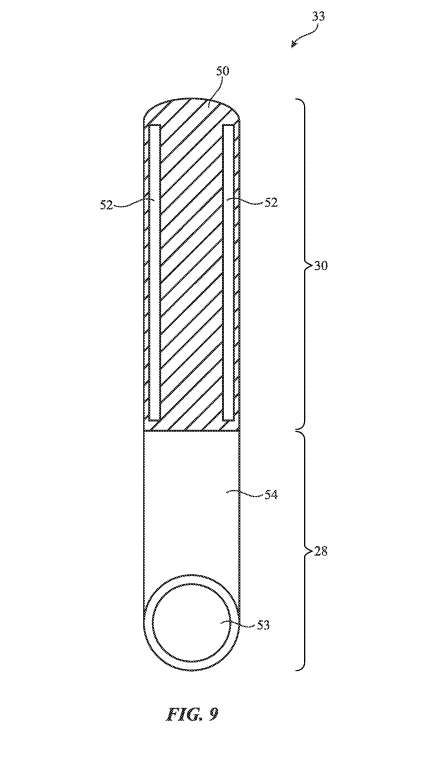

可调节头带可以包括加强部分。如图9所示，可调节头带33可以包括部分28和30。部分28可以是由刚性材料54形成的刚性部分，例如塑料或金属。部分30同时可以包括附接件部分53，其可以将头带33可移除地连接到壳体支撑组件。

连接部分53可以是摩擦铰链的一部分，具有连接到支撑组件的突起的闩锁开口。通过用刚性或半刚性材料形成部分28，头带33可以在靠近附接件部分53的头部处保持支撑。

部分30可以是柔软部分，例如由织物50形成的机织或针织部分。如果需要，加强部分52可任选地包括在织物50中。加强部分52可以由诸如编织线的线绳或聚合物的柔性条形成。

加强部分52可以足够灵活以允许头带弯曲和扭转，但可以不沿着其长度基本上拉伸，所以有时可称为不可拉伸组件。加强部分52的弹性和柔软度可明显低于织物50，并且可用于增加沿头带33所需部分的刚度并减少伸。

当头戴式设备佩戴时，除了提供舒适性和可调节性外，使用一个或多个可调节头带可以允许更紧凑的存储和更容易地穿戴设备和头带。

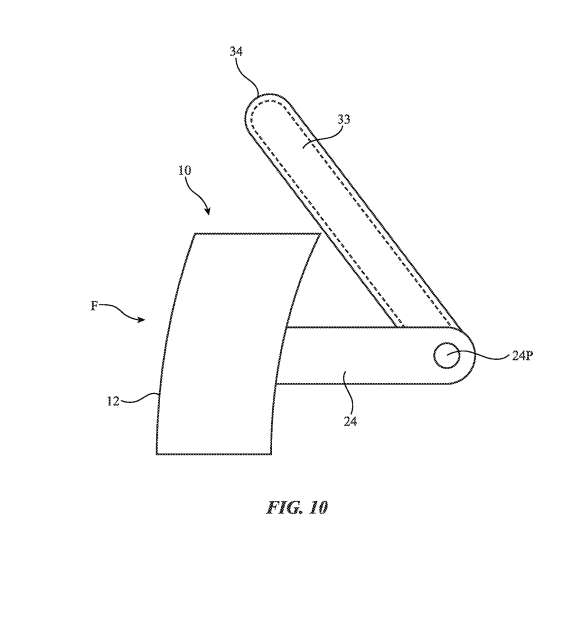

如图10所示，当设备10不使用时，头带33和34可以旋转以朝向设备10折叠。这种布置可以使装置10和头带更紧凑地存储。

相关专利

：
Apple Patent | Adjustable headbands

名为“Adjustable headbands”的苹果专利申请最初在2023年7月提交，并在日前由美国专利商标局公布。
