）长时间使用AR/VR头显可能会造成眼睛疲劳。在一项专利申请中，Meta就提出了一种改进的系统来帮助减轻眼睛疲劳，并在佩戴头戴式显示器时提供更舒适的用户体验。

具体来说，可以允许用户调整眼睛和显示器之间的距离，从而减少眼睛疲劳和不适。例如，眼距相对于前额较深或睫毛长度不同的用户可能会进行这种调整。

在一个实施例中，系统包括可调节的面部接口支架和可耦合到头显设备的扩展支架。致动机制用于定义所述面界面支架与所述扩展支架之间的空间距离。这允许用户自定义他们的眼睛和显示面板之间的距离，从而减少眼睛疲劳，提高头部安装显示器的整体舒适度。

图1A和1B示出了一个头戴式显示系统100。

图1A示出头安装式显示装置100的后等距视图，而图1B示出头安装式显示装置的前展开视图。如图1所示，头戴式显示系统100可以包括头戴式显示设备102和面部接口系统108、带组件和音频子系统。

头戴式显示设备102可以包括设置在显示外壳110内的显示面板118。显示面板118可以设置在显示外壳110内，左眼透镜104L和右眼透镜104R重叠，以便显示面板118的相应区域产生的图像通过左眼透镜104L和右眼透镜104R对用户可见。

例如，显示面板118的不同部分可以对用户的每只眼睛可见，显示面板的不同部分通过在显示面板118和用于左眼透镜104L和右眼透镜104R的安装结构之间延伸的分隔区域分开。

这样的配置可以使通过显示面板118向每只用户的眼睛呈现不同的图像，从而允许用户感知三维内容。

如图1B所示，所述系统100可包括面部接口支架106和扩展支架109。可以调整接口支架106和扩展支架109之间的耦合方向，以增加或减少用户眼睛与显示面板118之间的距离。

显示外壳110可以由刚性材料形成，例如刚性塑料，其用于支持并保护其中的内部组件，例如显示面板118和其他电子设备。

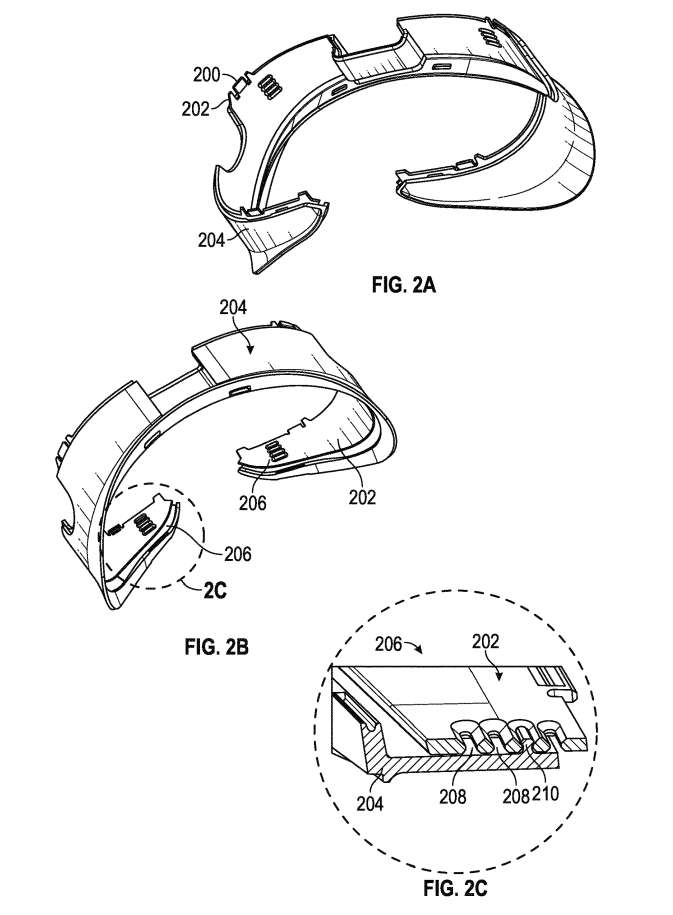

图2A、2B和2C示出的系统200配置提供眼睛疲劳缓解。所述系统200可包括面部接口支架204和扩展器支架202。所述面接口支架204和所述扩展支架202可以定向，使得所述面接口支架204和所述扩展支架202可以彼此平行移动。

例如，当扩展支架202固定并耦合到外壳102时，所述面部接口支架204可向前移动至所述显示面板并向后移动至所述显示面板。所述面接口支架204和所述扩展支架202可以相互耦合，其中所述扩展支架204和所述面接口支架204上的表面之间的距离由致动机制206定义。

在系统200中，致动机制206可包括一组紧固件，紧固件允许所述界面支架204和扩展支架相互相对移动。一旦实现了所述面接口支架204和外壳102之间的所需距离，则可以接合所述致动机制206的紧固件，以使所述面接口支架和所述扩展支架之间的所需距离保持在固定位置。

所述执行机构206可包括插槽接口。特别地，所述面界面支架204的外表面可包括从所述面界面支架表面正常延伸的突起210。所述扩展支架202可包括定义在所述扩展支架的外表面的多个凹槽208。

当用户确定所述面接口支架204与扩展支架202之间的距离时，所述凹槽208可由突出物210接合。在一个实施例中，系统200可以包括多个驱动机制以保持系统中的对称性。所述凹槽208可以定义在所述面接口支架204和突出物210的表面之上。

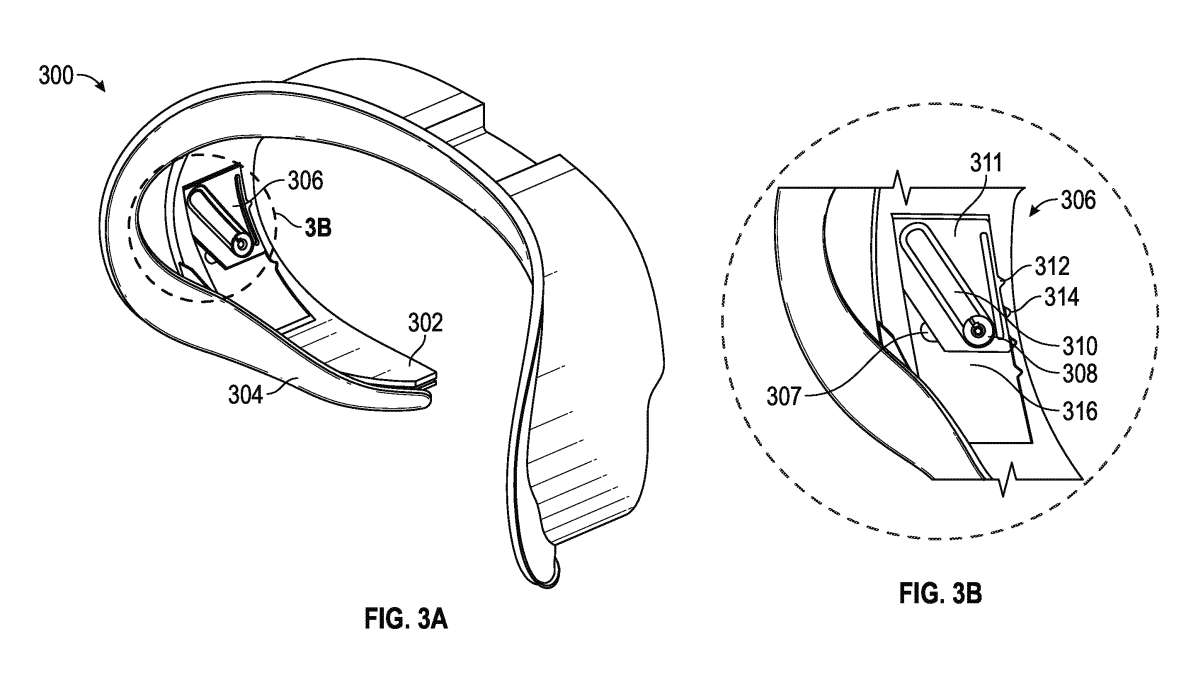

图3A和3B示出的系统300配置为提供眼睛疲劳缓解。所述系统300可包括面部接口支架304和扩展支架302。

所述面部接口支架304和扩展支架302可配置为相互滑动。所述系统300可包括致动机制306。扩展支架302可以包括具有角度凹槽310的锁定插入件311。所述倾斜槽310可配置为接合所述固定销308。

所述锁定插入311可包括锁定结节312。所述锁定结节312可包括从所述锁定插入件311的表面延伸的突出物。所述锁定插件311可啮合配合槽314。所述锁定节312与配合槽314之间的接口可锁定所述面接口支架304与扩展支架302之间的位置距离。

系统300的致动延伸机构306可包括滑块308。所述滑块308可包括从所述表面界面304的表面延伸的突出物。所述滑块308可以包括固定销，固定销固定在所述面部接口支架304之上。

当用户上下操纵锁定插件时，扩展支架302可以向前和向后移动。另外，扩展支架302的运动可以通过锁定插件的倾斜槽310中的固定销的啮合来定义。

图4A、4B和4C示出的系统400配置为提供眼睛疲劳缓解。

所述系统400可包括面部支架404和扩展支架402。所述面部支架404和扩展支架402可配置为相互滑动。在面部接口支架304和扩展支架402之间的驱动机制406可以包括装置410。装置410可以包括两个组件。第一个组件可以包括凸舌411。凸舌411可以定向到在通道413中进行平移。

凸舌411可以通过销412保持在通道中。所述销412可将所述凸舌410锚定到所述面部接口支架。销412可以从接口支架的表面挤出，以类似地作为凸舌411的锚。

在用户定义了面部接口支架404和扩展支架402之间的相对距离之后，用户可以通过沿轴推动凸舌以啮合其中一个凹槽414的一部分来锁定所需的位置。凸舌411的一部分可以配置为接合由所述扩展支架302的外表面所定义的凹槽414。

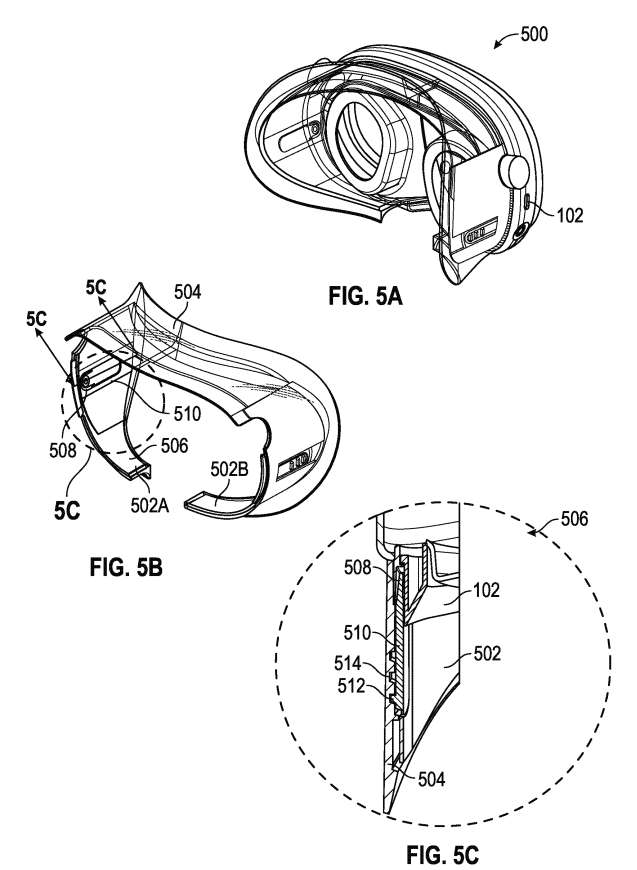

图5A、5B和5C示出的系统500配置为提供眼睛疲劳缓解。所述系统500可包括面部接口支架504和扩展支架502。可将面部接口支架504和扩展支架502配置为相互滑动以延长或缩小用户面部与显示面板之间的距离。

所述驱动机制506可包括通过按下按钮508来驱动的悬臂510。在扩展支架502的外表面，悬臂510可以通过定义围接悬臂510的通道来定义在支架的表面之上。用户可以通过按下按钮508在悬臂510中引起弯曲。

所述按钮508可包括所述悬臂510的一端。按下按钮508可使悬臂沿连接到扩展支架502表面的悬臂部分弯曲。当所述悬臂弯曲时，所述悬臂的自由端可脱离由所述接触面支架504的外表面所定义的凹槽514。

所述面部接口支架504可包括多个两个沟槽514，所述沟槽514配置为为所述驱动机构提供静止点。当外壳102、面部接口504和扩展支架502耦合时，驱动机制可定向为被外壳102的一部分遮挡。这种定向结构可以减少意外驱动耦合装置的可能性。

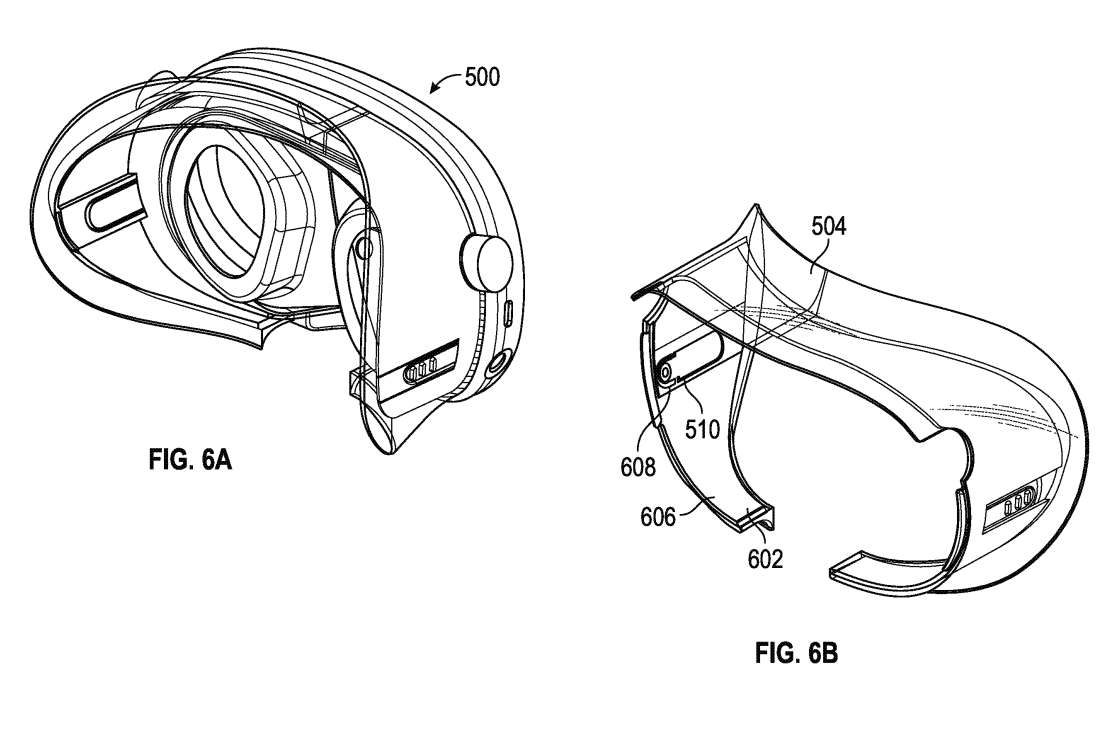

图6A和6B进一步示出了系统500的另一个实现。其中，扩展支架602可以包括如图6所示的两个部分606和608，而不是如图5所示的单个部分。

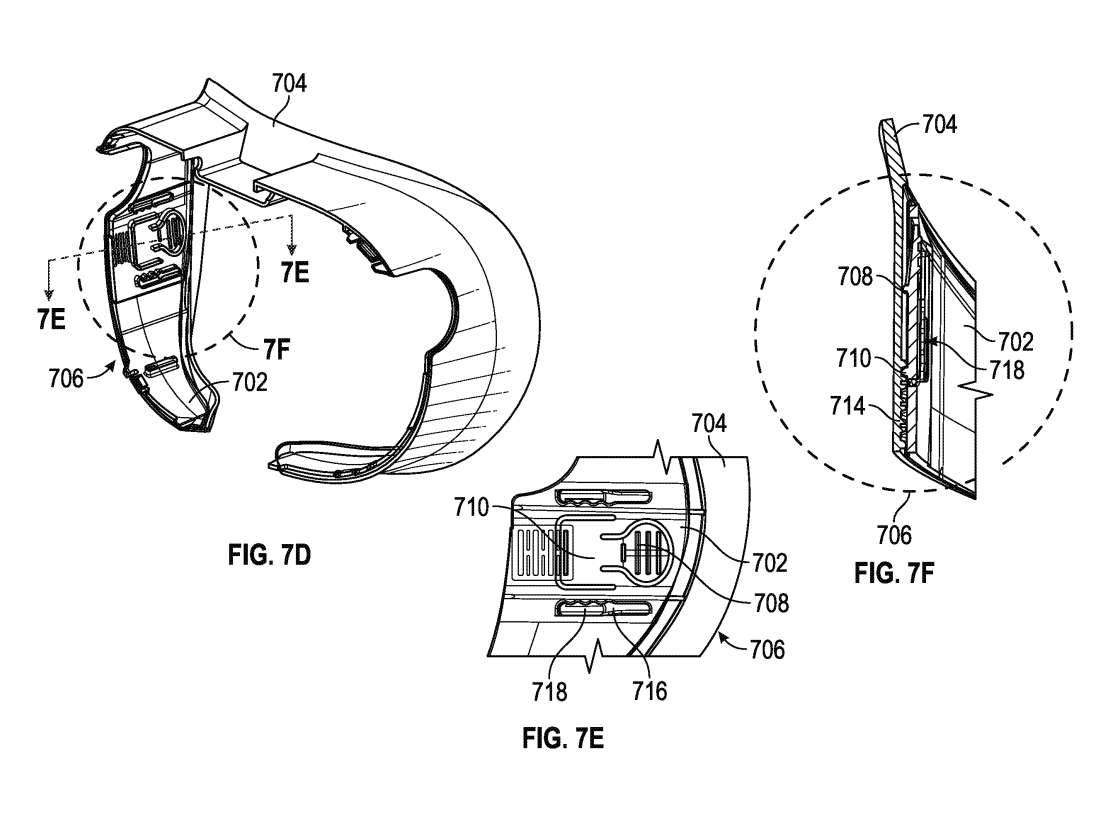

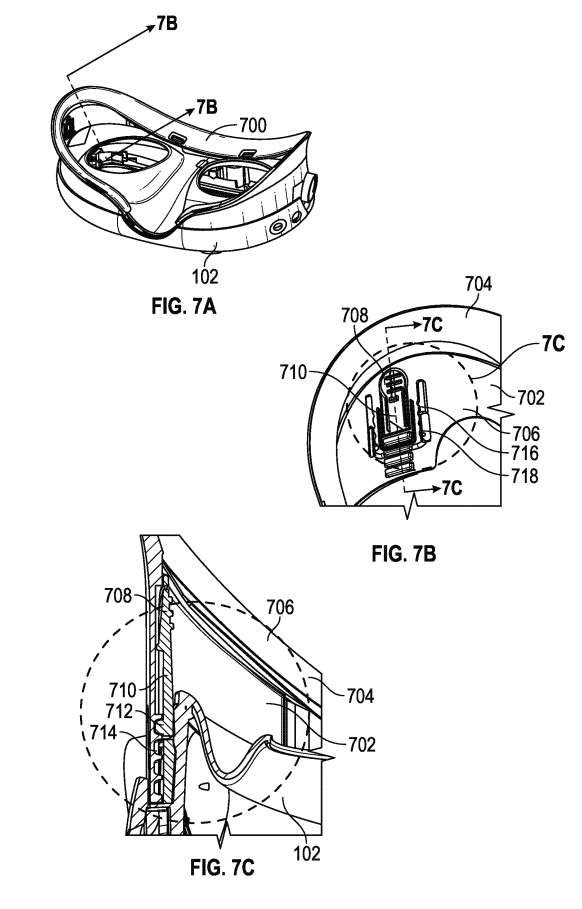

图7A、7B、7C、7D、7E和7F示出的系统700配置为提供眼睛疲劳缓解。

所述系统700可包括面部接口支架704和扩展支架702。可将面部接口支架704和扩展支架702配置为相互滑动以延长或缩小用户面部与显示面板之间的距离。

所述驱动机制706可包括通过按下按钮708来驱动的弯曲悬臂710。在扩展支架702的外表面之上，可以通过定义围接支架的通道在支架表面中定义悬臂。用户可以通过按下按钮708来引起悬臂的弯曲。

所述按钮可包括所述悬臂的一端。按下按钮可使悬臂710沿着连接到扩展支架702表面的悬臂710部分弯曲。当所述悬臂710弯曲时，所述悬臂710的自由端可脱离由所述接触面支架704的外表面所限定的凹槽714。所述面部接口支架704可包括多个两个沟槽714，所述沟槽714配置为为所述驱动机制706提供静止点。

在一个实施例中，所述致动机制706可包括对准夹具718。所述对准夹具可包括从所述面部接口支架704的表面延伸的突出物718。所述突出物718可通过在所述扩展支架702的表面中定义的对准通道716延伸。当显示面板与面部接口704相邻时，致动机制706可以定向为被外壳102的一部分遮挡，并且扩展支架702耦合。这种定向配置可以减少偶合装置706的无意驱动的可能性。

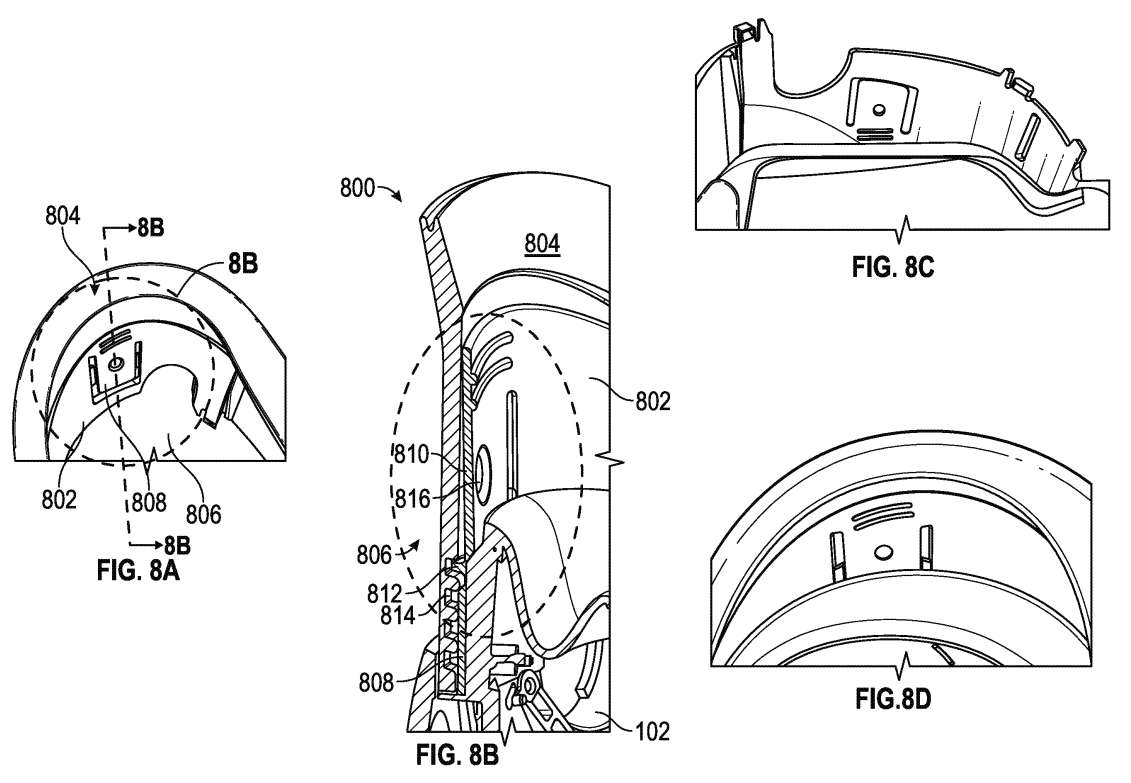

图8A、8B、8C和8D示出的系统800配置为提供眼睛疲劳缓解。

所述系统800可包括面部接口支架804和扩展支架802。可将面部接口支架804和扩展支架802配置为相互滑动以延长或缩小用户面部与显示面板之间的距离。

所述驱动机制806可包括通过按压所述悬臂808的远端部分来驱动的弯曲悬臂810。在扩展支架802的外表面之上，悬臂810可以通过限定限定支架的通道而限定在支架的表面上。当所述悬臂弯曲时，所述悬臂的自由端可脱离所述面部接口支架804的外表面所限定的凹槽814。

所述面部接口支架804可包括多个两个沟槽。扩展支架802可以定义允许用户看到放置在面部接口支架外表面上的数字孔816。当用户延伸致动机制806时，对每个连续槽814的移动可显示与延伸支架802与面接口支架804之间的相对距离相关联的不同数值指示器。

当所述显示面板、面部接口804和扩展支架802耦合时，所述驱动机制806可定向为被所述外壳102的一部分遮挡。这种定向结构可以减少意外驱动耦合装置的可能性。

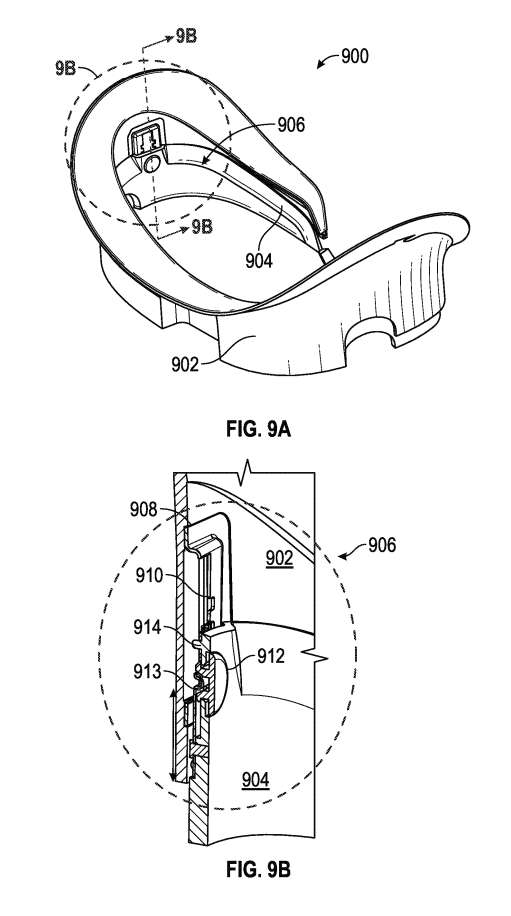

图9A和9B示出的系统900配置为提供眼睛疲劳缓解。所述系统900可包括面部接口支架904和扩展支架902。面部接口支架904和扩展支架902可以配置为相互滑动以延长或缩小用户面部与显示面板之间的距离。

所述驱动机制906可包括由按钮912激活的偏置闩锁914。支架904的内表面可包括从所述表面延伸的闩锁外壳908。闩锁外壳908的表面可以定义多个凹槽910。所述插销914可停驻在所述连续凹槽910中，以锁定所述界面支架904与扩展支架902之间的距离。

当按下连接到扩展支架902表面的按钮912时，可以激活弹簧插销914。按钮912可以偏置，使得偏置弹簧插销914锁定在适当位置。一旦按钮912按下，从按钮伸出的插销913可以向弹簧插销914传递一个力，导致弹簧插销914弯曲并从插销外壳908中的凹槽910脱离。

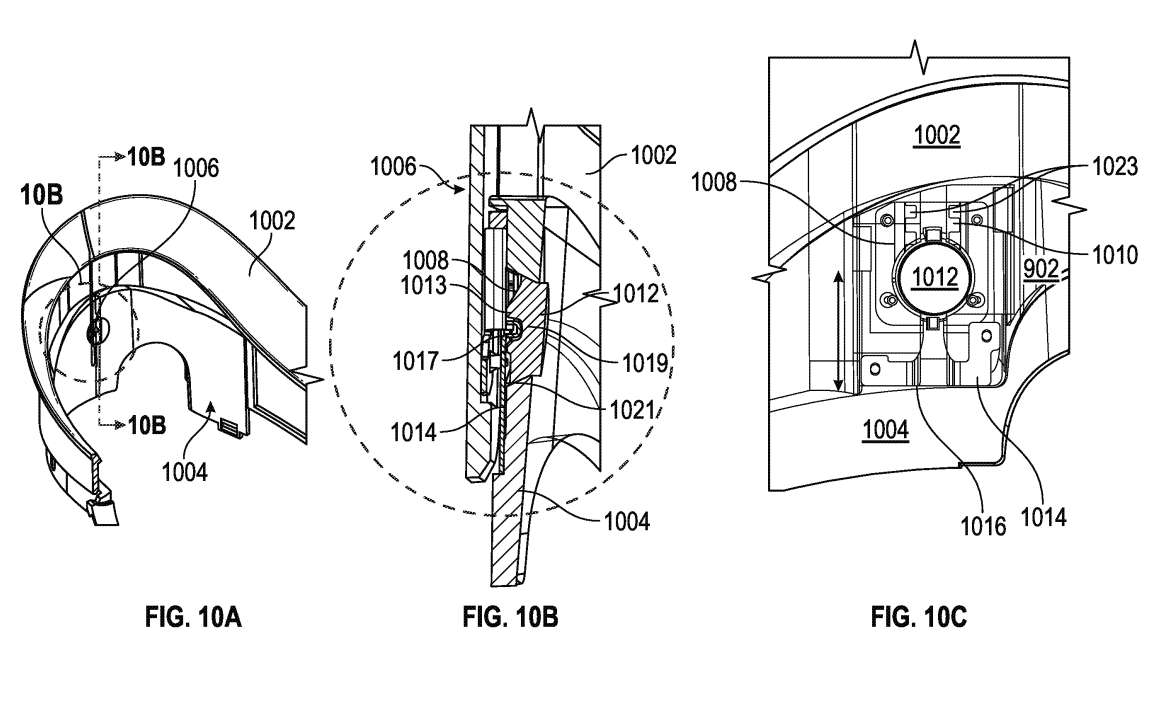

图10A、10B和10C示出的系统配置为提供眼睛疲劳缓解。

所述系统1000可包括面部接口支架1004和扩展支架1002。可将面部接口支架1004和扩展支架1002配置为相互滑动以延长或缩小用户面部与显示面板之间的距离。

所述驱动机制1006可包括由按钮1012激活的偏置闩锁1014。所述弹簧闩锁1014可包括具有自由端1017和锚定端1016的悬臂构件。所述锚固端可以耦合到所述扩展支架1002，所述支架1004的内表面可以包括从所述表面延伸的闩锁外壳1008。闩锁外壳1008的表面可包括定义多个凹槽1010的多个凸脊1023的设置。

所述按钮相对表面上的插针1013可停驻在所述连续凹槽1010中，以锁定所述界面支架1004与扩展支架1002之间的距离。

在接口支架1004和按钮1012之间的接合接合处1021，按钮和接口支架之间的横截面表面可以呈角度。当脱离锁定状态时，按下按钮1012可使按钮滑过接合接点1021处的接口支架1004的表面。当作用在按钮上的力被移开时，偏置弹簧插销1014可按压按钮1012，而当按钮和接口支架的角度表面在接合接点1021处不能再滑动过对方时，按钮的运动将停止。

所述按钮1012可以偏置，使得所述偏置的弹簧插销1014的自由端1017锁定到位。当按下按钮1012时，可激活弹簧插销1014。自由端1017上的弹簧插销可以接合在由按钮1012的相对表面定义的通道1019中。一旦按钮1012被按下，从按钮延伸的尖头1013可以向弹簧插销1014传递一个力，导致弹簧插销1014弯曲并将尖头1013从插销外壳1008中的凹槽1010脱离。

相关专利

：
Meta Patent | Eye strain reduction in head mountable display

名为“Eye strain reduction in head mountable display”的Meta专利申请最初在2022年12月提交，并在日前由美国专利商标局公布。
