）传统的电子设备可以利用单个电池模块为电子设备的所有功能提供电源。然而，这种方法可能会导致功率和能源的权衡，并降低整体客户体验。例如，侧重于能量密度的电池模块设计可能导致峰值性能差，从而可能导致电子设备意外关闭。但另一方面，专注于功率密度的电池模块设计可能会导致电池运行时间过短。

在一份专利申请中，Meta提出可以基于与设备相关联的一个或多个特征来管理多个能源的功率分配。其中，设备可包括一个或多个传感器和多个电池模块。所述多个电池模块至少包括与所述多个模式的第一模式相关联的第一电池模块和与第二模式相关联的第二电池模块。

设备可以从传感器接收指示与设备相关的一个或多个特征的传感器数据。所述设备可以基于所述特征确定与所述设备相关联的多个模式中的第二模式，并且至少部分地基于所述传感器数据切换到第二模式。根据第二模式，所述设备可确定所述多个电池模块中的第二电池模块向所述色被供电，并致使所述第二电池模块向所述设备分配电力。

在一个实施例中，所述特征可以包括与所述设备相关联的位置。例如，设备可以接收来自生物传感器的传感器数据，表明该设备不与用户的皮肤接触。该设备可以至少部分地基于指示该设备不与用户皮肤接触的传感器数据来确定与该设备相关联的非接触位置。所述设备还可以根据非接触位置确定与所述设备相关联的待机模式。设备可根据待机模式确定与待机模式相关联的电池模块以为设备供电。

在另一个实施例中，特征可以包括与设备相关的温度。例如，设备可以从指示设备附近环境温度的温度传感器接收传感器数据。设备可以将环境温度与预先设定的高温阈值进行比较。设备可根据环境温度大于或等于设定的高温阈值，进一步确定高温模式。根据高温模式，设备可以确定与高温模式相关联的电池模块以为设备供电。

又如，设备可以将环境温度与预先设定的低温阈值进行对比。设备同时可以根据环境温度小于或等于预先设置的低温阈值来判断低温模式。设备可根据所选择的低温模式，确定与所选择的低温模式相关联的电池模块以为设备供电。

Meta指出，通过基于与电子设备相关的特征管理多个能源的功率分配，发明描述技术可以增加电子设备的有效运行时间并改善用户体验，例如AR/VR头显。

图1示出用于实现发明方案的电子设备：

电源管理组件112可以接收与电子设备102相关联的状态数据。状态数据可以包括与电子设备102相关联的功耗数据。包括在电子设备102中的传感器116可以实时或周期性地监测与电子设备102相关联的电源状况。例如，所述电子设备102中包含的功率传感器116可以实时监控所述电子设备102的功耗。

作为另一示例，所述电子设备102所包含的功率传感器116可周期性地监测与所述电子设备102相关联的功耗，如每10分钟、每20分钟、每30分钟等。

在一个实施例中，与电子设备102相关联的功耗数据可以由与电源管理组件112相关联的功率估计模块确定。例如，功率估计模块可以基于运行与所述电子设备102关联的应用程序来确定与所述电子设备102关联的功耗。

在一个实施例中，电源管理组件112可以从传感器116接收与电子设备102相关联的传感器数据。传感器116可以包括光学位移传感器、惯性测量单元、加速度计、接近传感器、生物传感器和电阻温度检测器等等。

在一个实施例中，电源管理组件112可以基于状态数据和/或传感器数据确定与电子设备102相关联的一个或多个特征。所述电源管理组件112可进一步基于所述特征确定所述电子设备102的模式。

一个或多个特征可以包括与电子设备102相关联的位置。例如，电源管理组件112可以从指示电子设备102不与用户皮肤接触的生物传感器接收传感器数据。电源管理组件112可以至少部分地基于指示电子设备102与用户皮肤不接触的传感器数据确定与电子设备102相关联的非接触位置。电源管理组件112可以根据所述非接触位置确定与所述电子设备102相关联的待机模式。

特征可以包括与所述电子设备102相关联的位置和与所述电子设备102相关联的应用状态。

例如，电源管理组件112可以从指示电子设备102与用户皮肤接触的生物传感器接收传感器数据，并接收指示与电子设备102关联的未运行应用程序的状态数据。电源管理组件112可以至少部分地基于传感器数据和状态数据确定与电子设备102相关联的待机模式。

在一个实施例中，一个或多个特征可以包括与电子设备102相关联的确定负载。例如，所述电子设备102可以接收指示与所述电子设备102关联的正在运行的应用程序的状态数据。电源管理组件112可以根据正在运行的应用确定与电子设备102相关联的确定负载。电源管理组件112可以进一步将所确定的负载与预定义的阈值负载进行比较。电源管理组件112可以基于与电子设备102相关联的大于或等于预定义阈值负载的确定负载来确定高功率模式。

在一个实施例中，所述特征可以包括与所述电子设备102相关联的温度。例如，电源管理组件112可以从指示设备附近环境温度的温度传感器接收传感器数据。电源管理组件112可以将环境温度与预定义的高温阈值进行比较。电源管理组件112还可以根据环境温度大于或等于预先设定的高温阈值确定高温模式。

作为另一示例，电源管理组件112可以进一步将环境温度与预定义的低温阈值进行比较。电源管理组件112可以基于环境温度小于或等于预先设定的低温阈值来确定低温模式。

在一个实施例中，电源管理组件112可以基于所述特征确定与所述电子设备102相关联的多个模式中的第二模式，并从第一模式切换到第二模式。模式的示例可以包括但不限于标准模式、大功率模式、待机模式、低温模式或高温模式。

例如，电源管理组件112可以根据与电子设备102相关联的环境温度小于或等于预定义的低温阈值来确定低温模式，并从标准模式切换到低温模式。

在一个实施例中，多个模式可存储在电源管理组件112中或与其相关联。模式的多个可以定义应在其下应用各种模式的特征，例如系统状态。

在一个实施例中，电源管理组件112可根据所述模式确定多个电池模块114中的一个电池模块，以向所述电子设备102提供电源并使所述电池模块向所述电子设备102分配电力。

在一个实施例中，多个电池模块114可包括袋式电池模块、棱柱式电池模块、硬币式电池模块、固态电池模块、电容电池模块、超级电容电池模块、微型电池模块等。

在一个实施例中，多个电池模块114至少包括与多个模式的第一模式相关联的第一电池模块和与多个模式的第二模式相关联的第二电池模块。

当以第一模式工作时，电子设备102仅从第一电池模块获得其电源。同样，在第二模式下工作时，电子设备102仅从第二电池模块获得其电源。在一个示例中，电池模块114(A)可与待机模式相关联，电池模块114(B)可与大功率模式相关联。又如，电池模块114(M)可关联高温模式，电池模块114(N)可关联低温模式。

在一个实施例中，不同类型的电池单元可以用于不同的电池模块。例如，与待机模式相关联的电池模块114(A)可具有能量密度较高的电池单体，如磷酸铁锂电池单体、氧化锰锂电池单体、镍锰钴锂电池单体等。

与大功率模式相关联的电池模块114(B)可具有具有更高功率输出能力的电池单体，如钴酸锂电池单体。

又如，与高温模式相关联的电池模块114(M)可以具有设计为在高于预定义高温阈值的温度下工作的电池单体，与低温模式相关联的电池模块114(N)可以具有设计为在低于预定义低温阈值的温度下工作的电池单体。

需要注意的是，相同类型的电芯可以用于不同的电池模块。

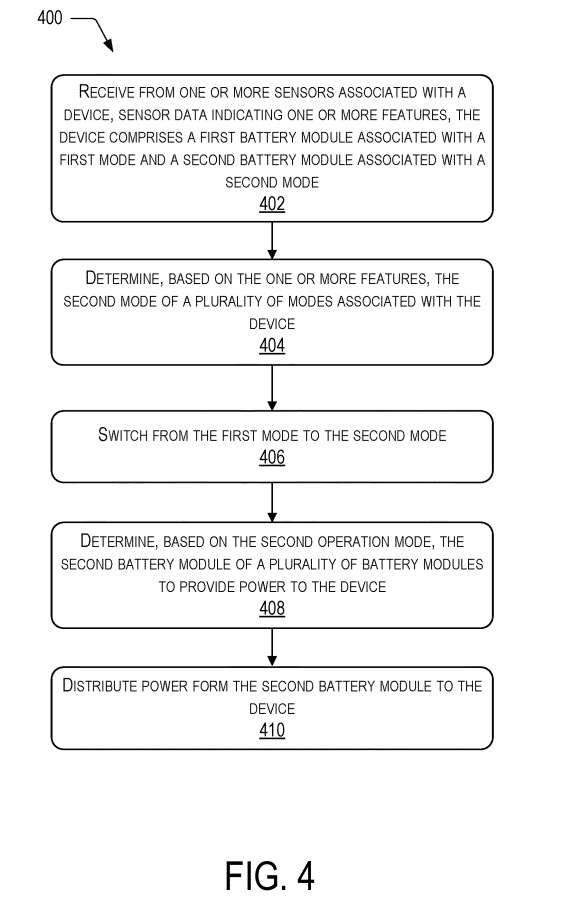

图4示出基于一个或多个特征进行功率分配。

在402，从与设备相关联的一个或多个传感器接收指示一个或多个特征的传感器数据。

所述设备可包括多个电池模块。所述多个电池模块中的第一电池模块与所述多个模式中的第一模式相关联，所述多个电池模块中的第二电池模块与所述多个模式中的第二模式相关联。所述多个模式的示例可包括但不限于标准模式、大功率模式、待机模式、冷温模式、热温模式等。

在404，基于所述一个或多个特征确定与所述设备相关联的多个模式中的第二模式。

在至少一个示例中，所述设备可以从指示所述设备附近环境温度的温度传感器接收传感器数据。设备可以将环境温度与预先设定的高温阈值进行比较。设备可根据环境温度大于或等于设定的高温阈值，进一步确定高温模式。例如，设备可以将环境温度与预先设定的低温阈值进行比较。设备还可以根据环境温度小于或等于预先设置的低温阈值来判断低温模式。

在406，第一模式切换到第二模式。

在408，基于第二模式确定所述多个电池模块中的第二电池模块以向所述设备提供电源。例如，所述过程400可包括基于高功率模式确定具有更高功率输出能力电池单元的电池模块，以向所述设备提供电源。作为另一示例，所述过程400可包括基于待机模式确定具有较高能量密度电池单元的电池模块，以向所述设备提供电源。

在410，将来自第二电池模块的电力分配到所述设备。第二电池模块的示例可包括袋状电池模块、棱柱状电池模块、硬币型电池模块、固态电池模块、电容电池模块、超级电容电池模块、超级电容电池模块、微型电池模块等。

相关专利

：
Meta Patent | Multi-modal control of systems with multiple energy sources

名为“Multi-modal control of systems with multiple energy sources”的Meta专利申请最初在2022年12月提交，并在日前由美国专利商标局公布。
